中国十大电动缸品牌排行

  • 中国十大电动缸品牌排行:
    这七个电动缸型号分别为:简易型电动缸(QDB 系列)、标准型电动缸(QDA 系列)、精密型电动缸(QDC 系列)、多自由度电动缸(QDB 附属系列)、闭环步进 缸(
  • 咨询热线:18027551560
  • 产品详情



中国十大电动缸品牌排行
中国十大电动缸品牌排行中国十大电动缸品牌排行

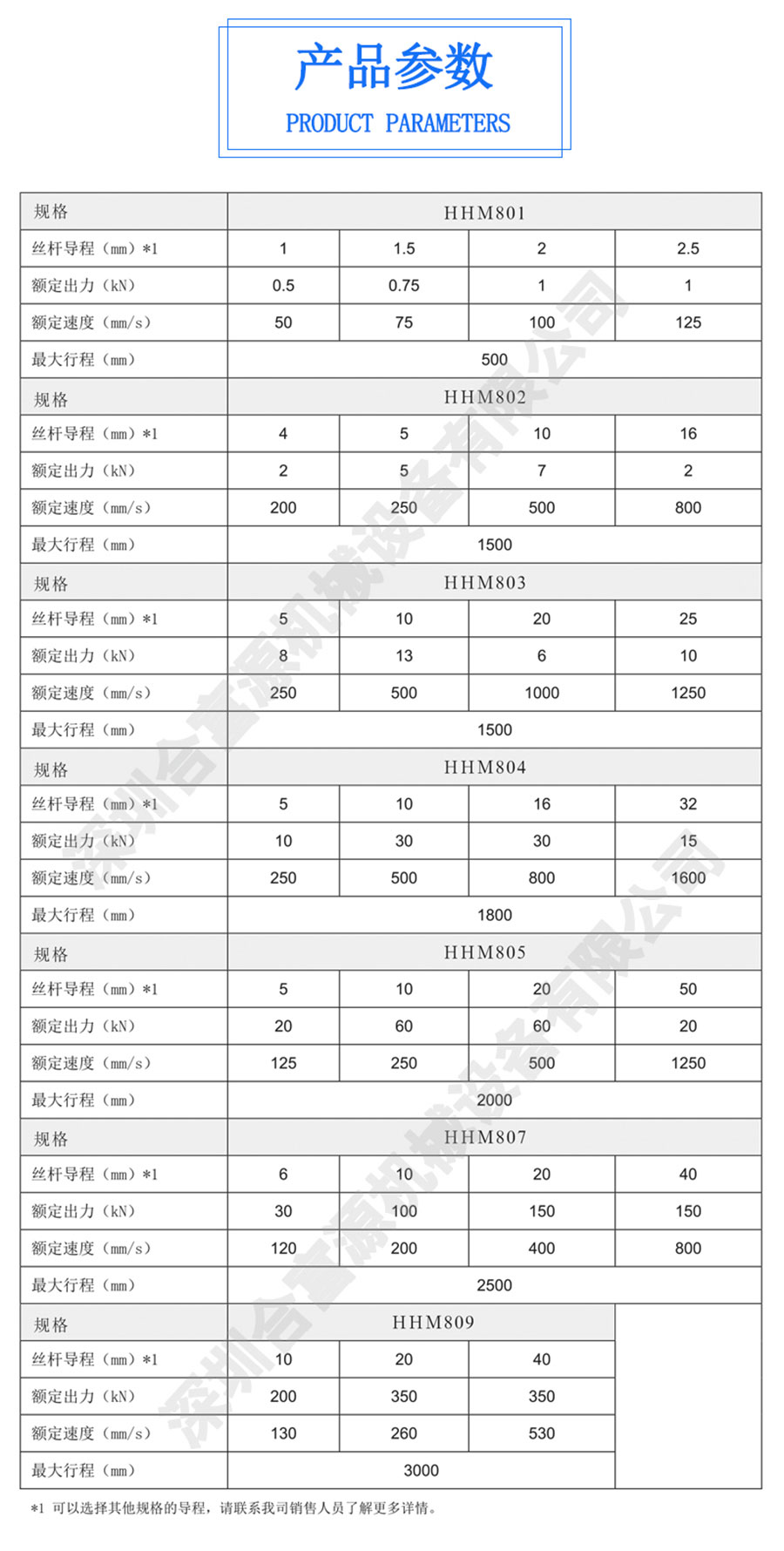

中国十大电动缸品牌排行相关参数




  40缸径 60缸径 75缸径 80缸径 94/110缸径 134/169缸径
标准马达输出W 100W 200W 400W 400W 750W 750W 1000W 750W 1000W 1500W 1000W 1500W 2000W 2000W 3000W >4000W
额定扭矩NM 0.32 0.64 1.32 4 1.32 2.4 2.4 3.39 2.4 3.39 4.25 3.39 4.25 5.23 5.23 6.73 8.43
额定推力N 170 340 690 2760 2560 2560 3190 2560 4240 6370 4240 6370 8060 8060 9930 15160
最高运行速度MM/S 500 250/500 250/500 250/500 250/500 250/125
重复定位精度MM ±0.02 ±0.02/0.01 ±0.02/0.01 ±0.02/0.01 ±0.02/0.01 ±0.02
最长行程MM 800 1200 1600 1800 2000 2800
最大负载KG 40 500 800 1800 3200 10000
螺杆等级 C7 轧制 C7 轧制 /C5 研磨 C7 轧制 /C5 研磨 C7 轧制 /C5 研磨 C7 轧制 /C5 研磨 C7 轧制 /C5 研磨
螺杆规格 C7 轧制 2005/2505 2005/2505 2005/2505 2005/2505 2005/2505
活塞杆旋转角度 ±0.3 度 ±0.3 度 ±0.3 度 ±0.3 度 ±0.5 度 ±0.5 度
最大驱动扭矩NM 1.8 12
基本重量0MM行程KG 1.35 3.01


电机输出扭矩与电动缸输出力的关系



F = T* η *2 π *R/L
F:电动缸输出力,单位 :kN
T:电机输出扭矩,单位 :Nm
 R:减速比
L:丝杆导程 , 单位:mm
η:效率(一般选择电动缸的总效率为 85%, 但是效率根据实际使用工况会有变化,请注意)

电动缸的寿命计算



滚珠丝杠的预期寿命 L10 是 90% 的滚珠丝杠在金属材料疲劳失效 前所能达到或超过的运行距离。单位为百万毫米。滚珠丝杠预 期寿命 L10 并非是保质承诺,同时寿命的预期要在正确的维护, 无污染物和正确的润滑。

电动缸的寿命一般指电动缸内部使用的丝杆寿命,可以分为两个部分,一是丝杆的疲劳寿命,它可以通过计算得出;另一 个是使用寿命,取决于使用条件(如温度、灰尘、使用润滑的种类和定期添加的频率等等)。使用寿命往往通过经验得出。电动缸的疲劳寿命计算方法。

L10= (Ca/Fm)3 *S
95%: L10x 62%
96%: L10x 53%
97%: L10x 44%
98%: L10x33%
99%: L10x21%
L10:电动缸的寿命,单位 :km;
Fm:伺服电动缸承受的平均负载,单位:kN;
Ca:丝杆螺母的基本额定动负载,单位 :kN (可通过丝杆样本查出);
S:丝杆导程,单位:mm

国产电动缸品牌合富源伺服电动缸的行程主要有100mm-1000mm

国产电动缸品牌合富源伺服电动缸的额定推力范围为1KN-500KN

国产电动缸品牌合富源伺服电动缸的最大速度可以做到250mm/s

国产电动缸品牌合富源伺服电动缸的主要有七个电动缸型号

这七个电动缸型号分别为:简易型电动缸(QDB 系列)、标准型电动缸(QDA 系列)、精密型电动缸(QDC 系列)、多自由度电动缸(QDB 附属系列)、闭环步进 缸(QDD)、(新品)QDE 电动缸和合富源新研发的(专利新品)伸缩旋转电缸。



合富源机电是专业研发生产中空轴旋转平台行星减速机电动缸——品质保障、售后服务周到,厂家直供热线韦先生15889715948
