中空旋转平台减速机根弯曲疲劳强度计算

文章出处:合富源 人气:发表时间:2019-07-24 11:42
深圳中空旋转平台减速机厂家为您解析中空旋转平台减速机根弯曲疲劳强度计算……

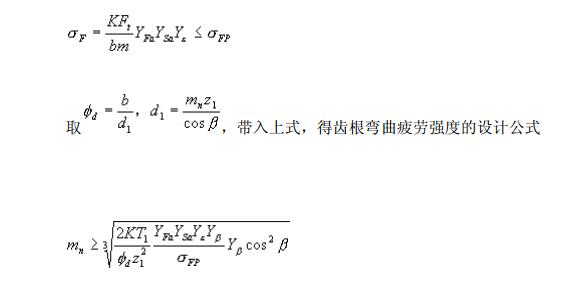

中空旋转平台减速机的斜齿轮的齿根弯曲疲劳强度计算,通常按其法面当量齿轮进行,各参数均为法面参数。由于斜齿轮的接触线是倾斜的,轮齿多为局部折断,其承载能力比直齿轮显著增加。因此,螺旋角对齿根弯曲强度产生的有利影响,用螺旋角系数 Yb予以考虑。则齿根弯曲疲劳强度的校核公式为上图所示……

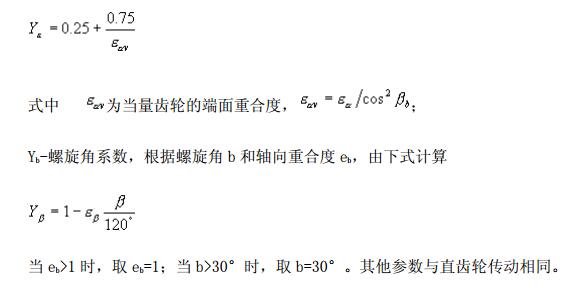

式中 YFa-齿形系数,按当量齿数 ,由图外齿轮的齿形系数 YFa查取; YSa-应力修正系数,按当量齿数 ,由图应力修正系数 YSa查取; Ye-重合度系数,根据端面重合度系数 和轴向重合度 ,由上式计算 ……
