中空轴旋转平台减速机的背锥和当量齿轮

文章出处：合富源人气：发表时间：2019-07-24 11:56

深圳中空旋转平台减速机厂家为您解析中空轴旋转平台减速机的背锥和当量齿轮……

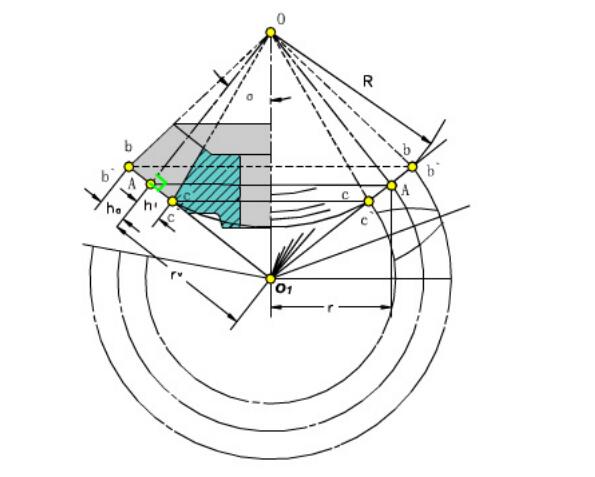

下图为一锥齿轮的轴向半剖面，其中 DOAA 为分度锥的轴剖面，锥长 OA 称锥距，用 R 表示；以锥顶 O 为圆心，以 R 为半径的圆应为球面的投影。若以球面渐开线作锥齿轮的齿廓，则园弧 bAc 为轮齿球面大端与轴剖面的交线，该球面齿形是不能展开成平面的。为此，再过A作O1A⊥ OA，交齿轮的轴线于点 O1。设想以 OO1为轴线，以 O1A 为母线作圆锥面 O1AA，该圆锥称为锥齿轮的大端背锥。显然，该背锥与球面切于锥齿轮大端的分度圆。

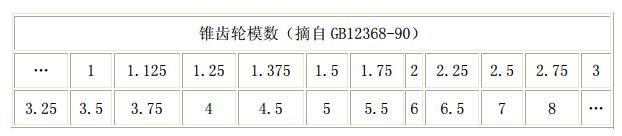

由于大端背锥母线 1A 与锥齿轮的分度锥母线相互垂直，将球面齿形的圆弧 bAc 投影到背锥上得到线段 b'Ac'，圆弧 bAc 与线段 b'Ac'非常接近，且锥距 R 与锥齿轮大端模数 m 之比值愈大（一般），两者就更接近。

这说明：可用大端背锥上的齿形近似地作为锥齿轮的大端齿形。由于背锥可展开成平面并得到一扇形齿轮，扇形齿轮的模数 m、压力角 a 和齿高系数 ha * 等参数分别与锥齿轮大端参数相同。再将扇形齿轮补足成完整的直齿圆柱齿轮，这个虚拟的圆柱齿轮称为该锥齿轮的大端当量齿轮。这样就可用大端当量齿轮的齿形近似地作为锥齿轮的大端齿形，即锥齿轮大端轮齿尺寸（ha、hf 等）等于当量齿轮的轮齿尺寸。
