齿轮行星减速机二级速比是指的什么意思?深圳减速机厂家告诉您

文章出处:未知 人气:发表时间:2020-06-02 14:56



来给大家讲解一下行星减速机的二级速比指的什么意思?



再弄清楚什么是齿轮行星减速机二级速比前,我们先来看看这里面的级指的是什么。


级数:指的是减速机里行星齿轮的套数。

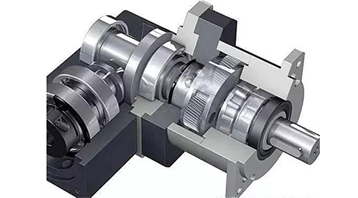

行星减速机的基本传动结构是:行星轮、太阳轮和内齿圈。这里的级数指的是行星减速机的行星轮、太阳轮、内齿圈组成一套,称为一级。二级是指有两套,三级就是指有三套。


由于一套行星齿轮无法满足较大的传动比,有时需要2套或者3套来满足用户较大的传动比的要求.由于增加了行星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降。


二级速比指的是行星减速机的减速比。
减速比的可以根据行星减速机的输入转速和输出转速求出,公式为入转速/输出转=行星减速机的减速比。


伺服行星减速机是一种相对精密的机械,使用它的目的是降低转速,增加转矩。按照传动级数不同可分为单级和多级减速机,简单理解单级减速机是指减速比小,双级减速机减速比大,减速比越大降低的转速越多,输出的速度越慢,但增加的扭矩越大。


2级速比包括:15、20、30、35、40、50、70、90、100。


减速机速比计算方法


1、齿轮系计算方法:减速比=从动齿轮齿数÷主动齿轮齿数(如果是多级齿轮减速,那么将所有相啮合的一对齿轮组的从动轮齿数÷主动轮齿数,然后将得到的结果相乘即可。



2、定义计算方法:减速比=输入转速÷输出转速,,连接的输入转速和输出转速的比值,如输入转速为1500r/min,输出转速为25r/min,那么其减速比则为:i=60:1



3、皮带、链条及摩擦轮减速比计算方法:减速比=从动轮直径÷主动轮直径。

根据实际使用情况如:每天工作时间、冲击负荷、开关频率等等来确定工况系数,系数不是一个固定的值。

适用功率通常为市面上的伺服机种的适用功率,减速机的适用性很高,工作系数都能维持在1.2以上,但在选用上也可以以自己的需要来决定。

选用伺服电机的出力轴径不能大于表格上大使用轴径。若经扭力计算工作,转速可以满足平常运转,但在伺服全额输出时,有不足现象时,可以在电机侧之驱动器,做限流控制,或在机械轴上做扭力保护。
