深圳中空旋转平台厂家:中空旋转平台齿轮和内齿轮

文章出处:未知 人气:发表时间:2020-06-22 16:08

中空旋转平台减速机的零件包含很多,其中最重要的零件就是齿轮,接下来深圳中空旋转平台厂家为您解析中空旋转平台减速机的齿轮的精度


中空旋转平台减速机齿轮的精度 , 在 JIS B 1704:1978 标准中有明确的规定 . 在这里 , 深圳中空旋转平台厂家按照标准的顺序加以说明 .

中空旋转平台减速机齿轮的精度等级由 0~8 分为 9 个等级 .

中空旋转平台减速机齿轮的容许偏差 , 规定了以下四个项目 :

1.单齿距偏差
在中点分度圆上 , 相邻两齿的实际齿距与公称齿距之差 .

2.相邻齿距偏差
在中点分度圆上的两相邻齿距差的绝对值 .

3. 齿距累积偏差
在中点分度圆上任意两齿之间实际的齿距之和与公称齿距之和的差 .

4.径向跳动
测头在齿槽内于齿面中部分度圆附近双面接触时 , 沿分锥法向的最大变动量 .

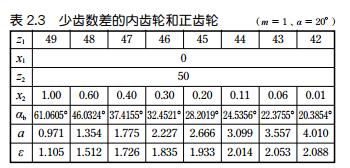

中空旋转平台减速机的齿数差很小的内齿轮与正齿轮通过适当的变位后可以避免干涉的发生 . 设中空旋转平台减速机内齿轮的齿数 z2 =50,齿数差由 1 到 8 的齿轮要素 , 列于表 2.3.
中空旋转平台减速机的齿数差很小的内齿轮


对于这些中空旋转平台减速机的齿轮 , 不会发生渐开曲线干涉与次摆线干涉 , 但是会发生齿形重叠干涉 .

所以 , 将中空旋转平台减速机齿轮移动至啮合位置时 , 需要沿轴方向进行移动 . 少齿数差的变位内齿轮做为少齿数差行星齿轮机构使用时 , 单级即可获得高传动比 . 此时的传动比为 :

中空旋转平台减速机的齿数差很小的内齿轮

图 2.4 中示意了 z1 = 30、z2 = 31 的齿数差为 1 的内齿轮与正齿轮的啮合 .

此时 , 中空轴旋转平台减速机传动比为 30
