精密斜齿行星减速机内部结构图

文章出处：合富源人气：发表时间：2019-04-12 15:16

精密斜齿行星减速机是众多行星减速机中的一种，精密斜齿行星减速机因为其精度高、噪音低、运转平稳等特点被广泛应用于各大自动化设备之中。合富源将通过本文将大家介绍精密斜齿行星减速机概念、精密斜齿行星减速机内部结构图及工作原理。

精密斜齿行星减速机概念

行星减速机是齿轮传动装置，减速机的齿轮包括直齿轮和斜齿轮。斜齿轮的行星减速机被称为斜齿轮行星减速机、斜齿行星减速机、精密斜齿行星减速机。

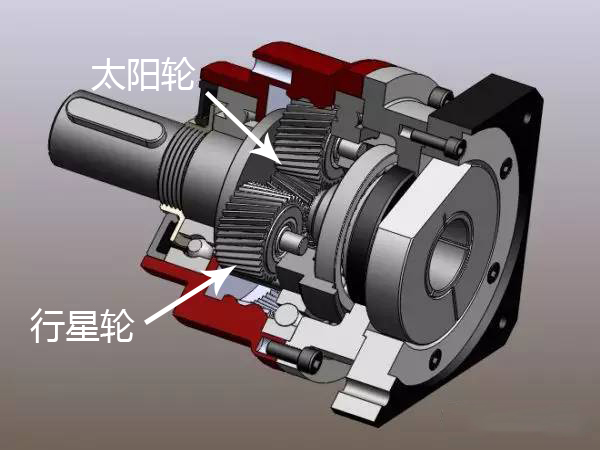

精密斜齿行星减速机中的主要传动结构为：行星轮、太阳轮、外齿圈

由于一套行星齿轮无法满足较大的传动比，有时需要2套或者3套来满足用户较大的传动比的要求。其中根据里面行星轮的的套数，可以为分一级、双级和三级。

由于增加了行星齿轮的数量，所以2级或3级减速机的长度会有所增加，效率会有所下降。

行星减速机的结构是十分紧凑的，从上图中我们可以看出行星减速机的结构也是十分简单的，主要包括：连接板、联轴器、下盖板、太阳齿轮、行星轮、内齿圈、上盖板和行星转架。

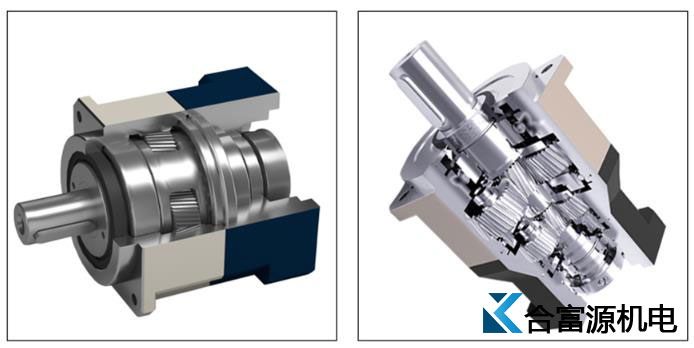

精密斜齿平行轴行星减速机内部结构图

精密斜齿直角行星减速机内部结构图

驱动源以直结或连接方式启动太阳齿轮，太阳齿轮将组合于行星架上的行星齿轮带动运转。整组行星齿轮系统沿着外齿轮环自动绕行转动，行星架连结出力轴输出达到减速目的。更高减速比则借由多组阶段齿轮与行星齿轮倍增累计而成。
