合富源精密斜齿行星减速机的主要组成部分

文章出处：合富源人气：发表时间：2019-04-15 11:07

精密斜齿行星减速机是合富源主力研发生产的减速机，因为其精度高、体积小、质量轻等优点被广大用户所信任，那么精密斜齿行星减速机的主要组成部分有哪些呢？

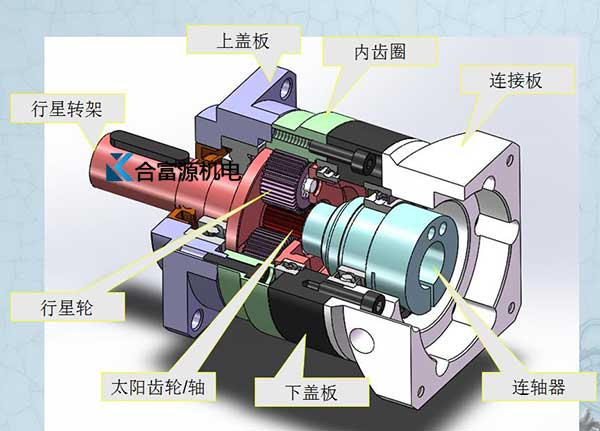

精密斜齿行星减速机内部结构图可以看出，其组成部分包括：车身，输出轴，输出轴油封，输出轴承，太阳螺母，行星架，内齿圈，行星齿轮，舞台齿轮，滚针轴，太阳齿轮，C形带扣，输入轴承，输入轴油封，输入力法蓝色，O型圈，通气塞，键，垫圈，内六角螺钉等。

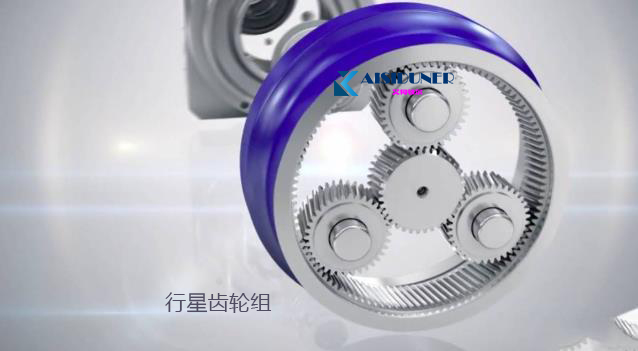

这些都是减速机的组成部分，而在这一系列组件的中间位置，就是任何行星减速机都必须搭载的核心传动部件：1.太阳齿轮、2.行星齿轮（组合在行星齿轮架上）3。内齿圈，这些被称为行星齿轮组。行星减速机的传动结构是目前齿轮减速机的最有效组合

精密斜齿行星减速机传输原理

齿轮齿轮驱动源以直接连接方式激活太阳齿轮，太阳齿轮驱动行星齿轮上组合的行星齿轮。整个行星齿轮系统沿着外齿圈自动旋转，并且连接输出轴的行星齿轮架的输出被加速。较高的减速比需要乘以多组平台齿轮和行星齿轮。

合富源精密斜齿行星减速机减速特性

1.高扭矩和抗冲击性

行星齿轮的机构与传统平行齿轮的传动方式相同。传统齿轮仅由两个齿轮之间的非常少量的接触表面驱动，并且所有负载集中在彼此接触的几个齿轮面上，这在齿轮之间易于摩擦和开裂。行星齿轮减速器在齿轮的360度接触面上具有360度均匀载荷，并且多个齿轮面均匀地承受瞬时冲击载荷，从而能够承受更高扭矩和车身的冲击而轴承部件则没有。由于高负荷会破裂。

2，体积小，重量轻

传统齿轮减速机的设计有多套大小齿轮偏移到交错驱动减速，因为减速比必须加倍两个齿轮的数量，齿轮的尺寸必须有咬合之间有一定的距离，因此，齿盒包含较大的空间，特别是当高速比的组合需要由两个或多个减速齿轮箱组合时，结构强度相对减弱，并且齿的长度盒子加长，导致体积和重量巨大。行星减速器的结构可以根据所需的段数重复连接，并且多个段可以分开完成。
