行星减速机轴类零件工作图设计之技术条件

文章出处：合富源人气：发表时间：2019-05-17 13:54

行星减速机轴类零件工作图设计之公差及表面粗糙度的标注

行星减速机轴的重要尺寸,如安装齿轮、链轮及联轴器部位的直径,均应依据装配工作图上所选定的配合性质,查出公差值,标注在零件图上; 伺服减速机轴上装轴承部位的直径公差,应根据轴承与轴的配合性质,查公差表后加以标注; 键槽尺寸及公差应依据键连接公差的规定进行标注。

伺服行星减速机轴类零件图除需标注上述各项尺寸公差外,还需标注必要的形位公差,以保证轴的加工精度和轴的装配质量。表6-2列出了轴的形位公差的推荐标注项目和公差等级。形位公差的具体数值见有关标准。

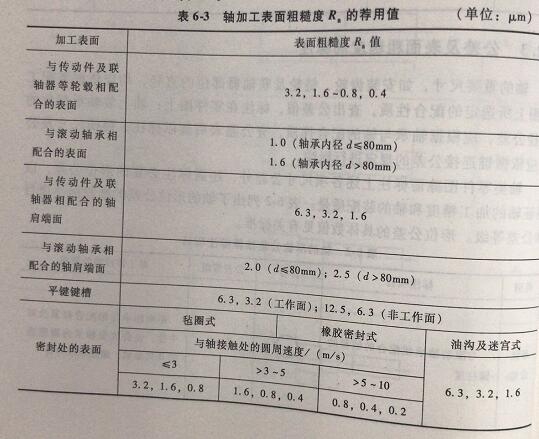

由于轴的各部分精度不同，加工方法不同，表面粗糙度也不相同。表面粗糙度参考数值的选择见表6-3.

伺服减速机轴类零件图上的技术条件包括以下内容:

1)对材料和表面性能的要求,如所选材料牌号及热处理方法、热处理后应达到的硬度值等。

2)应写明中心孔的类型尺寸。如果零件图上未画中心孔,应在技术条件中注明中心孔的类型及国标代号,或在图上作指引线标出。

3)对图中未注明的圆角、倒角尺寸及其他特殊要求的说明等。
